莫氏锥度圆锥量规 精密制造中的关键量具

在机械制造与精密测量领域，锥度配合是实现零件精确定位与可靠连接的重要方式之一，而莫氏锥度作为国际通用的标准化锥度系列，被广泛应用于机床主轴、刀具柄部、顶尖等关键部件。为确保这些锥度配合的精度与互换性，莫氏锥度圆锥量规应运而生，成为质量控制和检测环节不可或缺的关键量具。

一、 莫氏锥度圆锥量规的定义与作用
莫氏锥度圆锥量规，简称莫氏锥度量规，是一种根据标准莫氏锥度（通常分为0至7号，号数越大，锥体尺寸越大）设计制造的精密标准量具。其核心作用在于，通过对工件（如主轴锥孔或刀具锥柄）的锥度、大端直径、锥角以及表面接触质量进行综合检验，以确保被测锥体与标准锥度的一致性，从而保证配合的紧密性与传动的准确性。它既是“基准”，也是“判官”，在批量生产和装配维修中扮演着至关重要的角色。

二、 量规的类型与结构
莫氏锥度圆锥量规主要分为两大类：

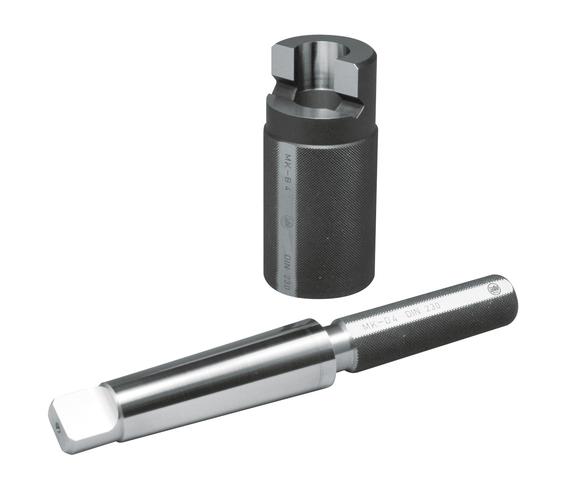

1. 圆锥塞规：用于检验内锥孔（如车床主轴锥孔）。其外形为精确的圆锥体，通常带有供手持的柄部。检验时，将塞规塞入工件锥孔，通过观察其与孔口的轴向位置关系（利用塞规上的刻线或台阶）来判断锥孔尺寸是否合格。
2. 圆锥环规：用于检验外锥体（如钻头、铣刀的锥柄）。其外形为带有精确内锥孔的回转体。检验时，将工件的锥柄放入环规内锥孔，同样通过观察轴向位置或结合涂色法（在工件锥体上均匀涂抹极薄的颜料）来检查接触面积和贴合度。

一套完整的量规通常包含一个塞规和一个与之配对的环规，两者可以互相校验，形成闭环的精度保证体系。

三、 使用方法与精度判定
使用莫氏锥度量规进行检测，尤其是关键的“涂色法”，是一项精细的操作：

1. 清洁：确保量规和工作锥面绝对清洁、无毛刺、无油污。
2. 涂色：在量规（如塞规）的锥面上均匀涂抹一层极薄的红丹或蓝油等显示剂。
3. 贴合：将量规轻轻放入工件锥孔（或反之），施加轻微轴向力并相对旋转约15-30度。
4. 观察与判断：小心取出量规，观察工件锥面上显示剂的摩擦痕迹（即接触斑点）。对于精密配合，要求接触斑点沿锥面母线方向连续、均匀分布，且接触面积占比（通常要求≥80%）需符合相应精度等级标准。检查量规基准面与工件端面的轴向位置偏差，该偏差应在规定的极限范围内。

四、 维护保养与注意事项
莫氏锥度量规本身是精度极高的标准件，其维护至关重要：

1. 轻拿轻放，防止磕碰，尤其要保护精密的锥面。
2. 使用前后必须用柔软棉布清洁，并涂覆防锈油，存放于专用盒内，置于干燥无尘的环境中。
3. 定期送检：量规作为基准器具，需定期送至计量部门或具备资质的机构进行检定，以确保其自身的尺寸精度和锥度精度始终在允许的公差带内，防止因量规磨损或失真导致的误判。
4. 注意温度影响：高精度测量应在恒温条件下进行，避免手温或其他热源影响测量结果。

莫氏锥度圆锥量规虽小，却是保障整个机械制造体系精度与可靠性的基石之一。从机床的制造装配到刀具的验收刃磨，它以其精准、可靠和高效的特点，默默守护着“锥度世界”的秩序，是现代化精密制造业中名副其实的“无声法官”。
