量具、量规、量仪 精密测量领域的三兄弟及其异同辨析

在机械制造、质量检测与精密工程领域，“量具”、“量规”与“量仪”是三个频繁出现且密切相关的专业术语。它们共同构成了工业测量的基石，但各自承担着不同的角色，具有明确的区别。本文旨在清晰地阐述三者的定义、功能、特点及主要区别，特别是对“量规”进行深入解析。

一、核心定义与基本概念

1. 量具 (Measuring Tools)

• 定义：泛指一切用于直接或间接测量工件尺寸、角度、形状等几何参数的工具的总称。它是一个最广义的范畴。

• 特点：通常结构相对简单，操作便捷，常用于生产现场的快速、一般精度测量。

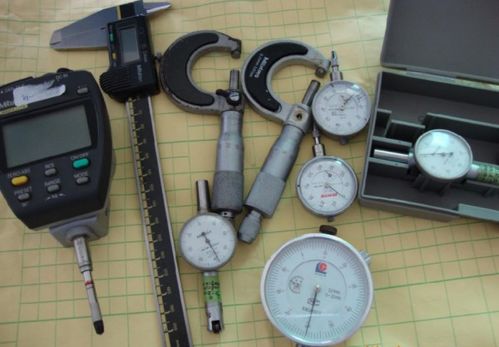

• 常见示例：钢直尺、卷尺、游标卡尺、外径千分尺、高度尺、角度尺、塞尺等。这些工具能读出具体的数值。

1. 量规 (Gauges)

• 定义：一种无刻度的专用定值检验工具。它不能读出被测量的具体数值，而是用于快速判断工件尺寸或形状是否处于规定的极限范围（合格区间）之内。

• 核心功能：进行“通过/不通过”或“合格/不合格”的极限检验。

• 常见示例：

• 塞规：用于检验孔的内径。通常一端为“通端”（能顺利进入合格孔的最小极限尺寸），另一端为“止端”（不应进入合格孔的最大极限尺寸）。

• 环规/卡规：用于检验轴的外径。同样有“通端”与“止端”之分。

• 螺纹量规：检验内、外螺纹的旋合性与中径极限。

• 位置量规/功能量规：用于检验复杂的位置度、同轴度等。

1. 量仪 (Measuring Instruments)

• 定义：结构较为复杂、精度较高的精密测量仪器。它通常包含传动放大、读数显示等系统，能获得比普通量具更精确的测量值。

• 特点：精度高、功能可能更专一或更集成化，对环境和使用者的操作要求也更高，常用于计量室、实验室或精密检测工位。

• 常见示例：比较仪、光学计、测长仪、圆度仪、轮廓仪、三坐标测量机(CMM)、影像测量仪、激光干涉仪等。

二、主要区别对比

| 特征维度 | 量具 (Tools) | 量规 (Gauges) | 量仪 (Instruments) |
| :--- | :--- | :--- | :--- |
| 核心目的 | 获取具体测量值 | 进行合格性判断（通过/不通过） | 获取高精度、具体的测量值或形貌数据 |
| 有无刻度 | 通常有刻度，可读数 | 无刻度，为定值标准 | 有精密显示系统（数字、光学、图形） |
| 测量结果 | 具体数值（如Φ25.12mm） | 定性结论（合格/不合格） | 具体数值或复杂的几何参数报告 |
| 精度等级 | 一般精度 | 本身作为实物标准，精度很高 | 高精度、超高精度 |
| 使用场景 | 生产现场、普通检测 | 生产现场快速检验、在线检测 | 计量室、实验室、精密检测站 |
| 操作复杂性 | 相对简单 | 非常简单、快速 | 相对复杂，常需专业培训 |
| 灵活性 | 较高，可测一定范围尺寸 | 专用性极强，一种量规只对应特定尺寸 | 较高，可通过编程测量多种参数 |
| 成本 | 相对较低 | 因精度和材质而异，专用性强 | 相对昂贵 |

三、深入理解“量规”

用户特别提及“量规”，这里进行补充强调：

• “规”字的本质：在中文里，“规”有标准、规范之意。量规的本质就是一个物理化的公差带或合格界限的实体化。它不关心工件具体是多少，只关心工件“是否在框内”。
• 泰勒原则：光滑极限量规（如塞规、卡规）的设计遵循泰勒原则，即“通规”应设计成具有完整被测面（控制工件的作用尺寸），而“止规”应为点状或短齿形接触（控制工件的实际尺寸）。这确保了检验的合理性。
• 在现代制造业中的角色：尽管自动化量仪日益普及，但量规因其无与伦比的检验速度、可靠性和低成本，在大批量生产的首检、巡检、终检中依然不可替代。它是保证生产节奏和质量控制门槛的关键工具。

四、与关系归纳

简而言之，可以将三者关系概括为：

• 量具是基础，是能读数的通用测量工具。
• 量规是特化，是只判断不读数的专用检验标准。它属于量具的一个特殊且重要的子类。
• 量仪是进阶，是高精度、多功能的精密测量设备。

从“具”到“仪”，体现了从基础工具到复杂仪器的发展；而“量规”则代表了质量控制中“极限判断”这一独特而高效的思维方式。在实际工作中，三者往往协同使用：用量规进行生产线快速全检，用量具进行巡检抽检的数值记录，再定期用量仪对关键零件或量规本身进行高精度校准与复核，共同构建起严密的质量保障体系。
